Tweede groepenkast aansluiten

Als u kijkt naar een tweede groepenkast, zit u zelden in een standaard situatie. De groepenkast zit vol, er ligt al een kabel naar de garage die u wilt gebruiken, of u merkt dat nieuwe verbruikers zoals een laadpaal of airco niet meer logisch in de bestaande kast passen. In die gevallen is een 2e groepenkast plaatsen vaak de juiste oplossing, maar alleen als de installatie daar technisch op ingericht wordt.

Wat wij in de praktijk zien: de keuze voor een tweede groepenkast wordt vaak gemaakt omdat het past, niet omdat het klopt. En precies daar ontstaan later de problemen. Installaties die prima werken bij oplevering, maar bij de eerste echte belasting uitvallen, onverklaarbare storingen geven of onveilig blijken te zijn bij onderhoud.

Een van de meest voorkomende situaties die wij tegenkomen: een woning waarbij de meterkast spanningsloos wordt gezet, terwijl de tweede groepenkast in de garage nog onder spanning staat. Niet omdat het verkeerd is aangesloten volgens gevoel, maar omdat de opbouw niet logisch is doorgetrokken. Dat is het niveau waarop dit onderwerp beslist moet worden.

Wat gebeurt er na het plaatsen van een tweede groepenkast

Als er alleen gekeken wordt of dat er een tweede groepenkast naast de eerste groepenkast aangesloten kan worden gaat het vaak mis. Er wordt dan teveel met een tunnelvisie gekeken. Zorg er daarom altijd voor dat er een professional bij is die het overzicht kan bewaren.

Wij komen bijvoorbeeld situaties tegen waarbij iemand een bestaande kabel van 4×4 mm² naar een schuur wil gebruiken voor een 2e groepenkast aansluiten. Op papier lijkt dat logisch. In de praktijk blijkt dat die kabel ooit is aangelegd voor een paar stopcontacten en verlichting. Zodra daar meerdere groepen achter komen, bijvoorbeeld voor gereedschap, verwarming of een laadpunt,ontstaat er spanningsval en overbelasting die niet direct zichtbaar is.

De fout zit niet in de kabel, maar in het moment waarop de beslissing wordt genomen. Er wordt gekeken naar wat er ligt, niet naar wat het moet kunnen dragen.

Wat er concreet misgaat bij een tweede groepenkast

De fouten die wij tegenkomen worden zichtbaar zodra de installatie gebruikt wordt. Een veelvoorkomende situatie is een verkeerd gekozen afzekering van de voeding naar de tweede kast. Op het moment dat daar meerdere 16A groepen achter hangen en er gelijktijdig belasting ontstaat, schakelt niet de groep uit die bedoeld is, maar de voeding ervoor. Het gevolg: niet alleen de garage valt uit, maar een deel van de woning ook.

Een andere situatie die wij regelmatig zien is dubbele aardlekbeveiliging zonder duidelijke functie. Op papier lijkt dat veiliger, maar in de praktijk zorgt het ervoor dat bij een kleine fout meerdere delen tegelijk uitvallen. Dat wordt vaak pas duidelijk wanneer iemand bezig is en ineens zonder stroom zit op meerdere plekken. Dit zijn precies de zaken waar mensen vooraf niet naar vragen, maar die achteraf bepalend zijn voor hoe de installatie functioneert.

Tweede groepenkast in garage

Een aparte groepenkast in de garage begint bijna altijd klein. Verlichting, een paar wandcontactdozen, misschien een deurautomaat. Op dat moment lijkt de bestaande kabel en een eenvoudige opzet voldoende. Wat wij vervolgens zien gebeuren: er komt een compressor bij, elektrisch gereedschap, later een laadpaal of een extra ruimte die verwarmd wordt. De belasting verandert, maar de installatie groeit niet mee.

Het gevolg is dat de tweede groepenkast in de garage technisch gezien wel werkt, maar continu tegen de grens aan zit. Kabels worden warmer, automaten vallen sneller uit en uitbreiden wordt ingewikkelder dan wanneer het direct goed was opgezet.

Daarom kijken wij niet naar wat er nu aangesloten wordt, maar naar wat er waarschijnlijk gaat volgen. Dat is geen aanname, dat is wat wij dagelijks zien gebeuren.

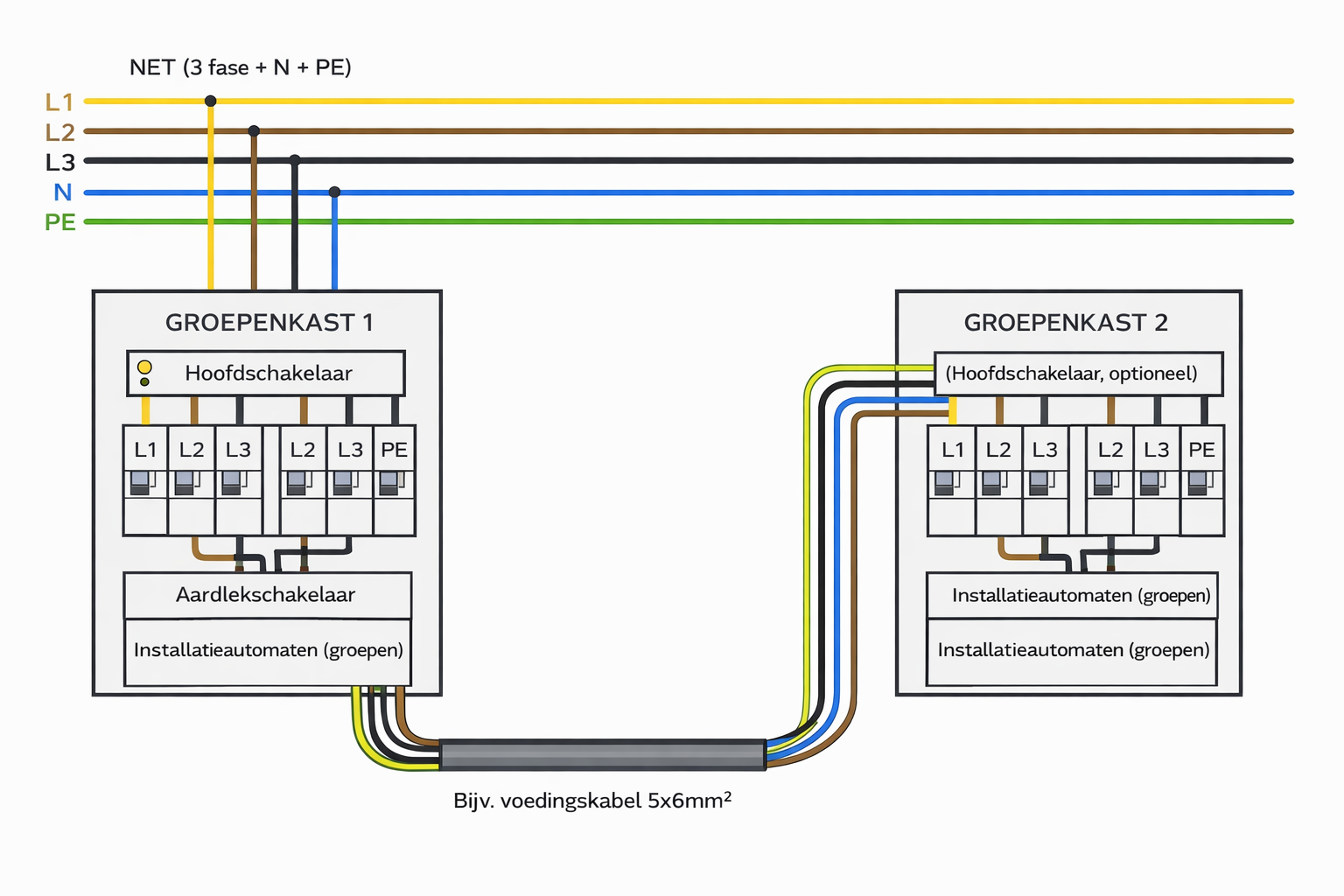

1-fase of 3-fase groepenkast

De uitspraak dat 1-fase zelden de juiste keuze is bij een tweede groepenkast komt niet uit theorie, maar uit herstelwerk.

Wij komen regelmatig installaties tegen waar een 2e groepenkast is aangesloten op 1-fase, terwijl er al plannen waren voor een laadpaal of warmtepomp. In eerste instantie werkt dat. Tot het moment dat meerdere verbruikers tegelijk actief zijn en de grens bereikt wordt.

Wat er dan gebeurt: de installatie moet alsnog naar 3-fase groepenkast omgebouwd worden. Dat betekent vaak nieuwe bekabeling, aanpassing van de kast en opnieuw afstemmen van de beveiliging. Werk dat voorkomen had kunnen worden door vooraf de juiste keuze te maken.

De grens zit niet in één apparaat, maar in gelijktijdigheid. Een laadpaal op zich kan nog werken op 1-fase. Een laadpaal gecombineerd met andere verbruikers is waar het misgaat. Ook voor de eerste groepenkast hebben wij een pagina over 1-fase of 3-fase groepenkast.

Selectiviteit tweede groepenkast

Selectiviteit klinkt technisch, maar het effect is heel concreet.

In een goed opgebouwde installatie valt bij een fout in de garage alleen de betreffende groep uit. In een slecht opgebouwde installatie valt de voeding naar de tweede kast uit, of zelfs een deel van de woning.

Wij hebben situaties gezien waarbij een defect apparaat in een schuur ervoor zorgde dat de keuken zonder stroom kwam te zitten. Niet omdat er een directe koppeling was, maar omdat de selectiviteit van de tweede groepenkast niet klopte.

Dit soort fouten ontstaan niet door verkeerde componenten, maar door verkeerde verhoudingen tussen die componenten. Dat is precies waarom dit vooraf bepaald moet worden en niet achteraf opgelost kan worden zonder aanpassingen.

Aarding van de groepenkast

Aarding wordt vaak gezien als iets dat “wel goed zit” zolang er geen storing is. In de praktijk is dat een verkeerde aanname. Bij een tweede groepenkast plaatsen moet de aarding logisch doorlopen van de hoofdinstallatie naar de uitbreiding. In garages en bijgebouwen zien wij vaak dat dit niet correct is doorverbonden, of dat er onduidelijkheid is over hoe de aardrails gekoppeld zijn.

Het gevolg is dat de installatie ogenschijnlijk werkt, maar bij een fout niet reageert zoals bedoeld. Dat is geen scenario dat u wilt testen op het moment dat er iets misgaat.

Zonnepanelen op tweede groepenkast

De vraag of zonnepanelen op een 2e groepenkast kunnen worden aangesloten komt vaak voort uit praktische overwegingen. De omvormer hangt in de garage, dus lijkt het logisch om hem daar aan te sluiten.

Wat wij in de praktijk zien: dit wordt gedaan zonder te kijken naar de totale belasting en verdeling. Het gevolg is dat de teruglevering en het verbruik elkaar beïnvloeden op een manier die niet bedoeld is.

Volgens de richtlijnen moet een PV-installatie op een eigen groep en beveiliging worden aangesloten . Waar die groep het beste geplaatst wordt, hangt af van de volledige installatie. Niet van de plek waar de omvormer toevallig hangt.

Een tweede groepenkast is pas goed als u niets meer hoeft aan te passen

Een tweede groepenkast plaatsen is vaak de juiste oplossing, maar alleen wanneer deze onderdeel is van een installatie die klopt als geheel.

De grootste fout die Electra Gigant ziet is dat er wordt gekozen voor een oplossing die nu werkt, zonder rekening te houden met wat er daarna gebeurt. Dat leidt tot installaties die aangepast moeten worden op het moment dat ze daadwerkelijk gebruikt worden.

Daarom beoordelen wij altijd de volledige situatie voordat wij een 2e groepenkast aansluiten. Niet alleen wat er nu nodig is, maar wat er daarna volgt.

Tweede groepenkast laten plaatsen in de Randstad

In de Randstad zien wij het tempo van elektrificatie sneller toenemen dan in de rest van Nederland. Dat betekent dat installaties vaker uitgebreid worden en sneller tegen hun grenzen aanlopen.

Wij plaatsen dagelijks tweede groepenkasten in woningen en garages, en worden net zo vaak gevraagd om bestaande installaties aan te passen die eerder te licht zijn opgezet.

Wilt u een tweede groepenkast laten plaatsen, en zeker weten dat dit niet alleen nu werkt maar ook blijft werken bij uitbreiding, dan kijken wij eerst naar uw volledige situatie. Op basis daarvan bepalen wij of een tweede kast de juiste oplossing is en hoe deze opgebouwd moet worden.
