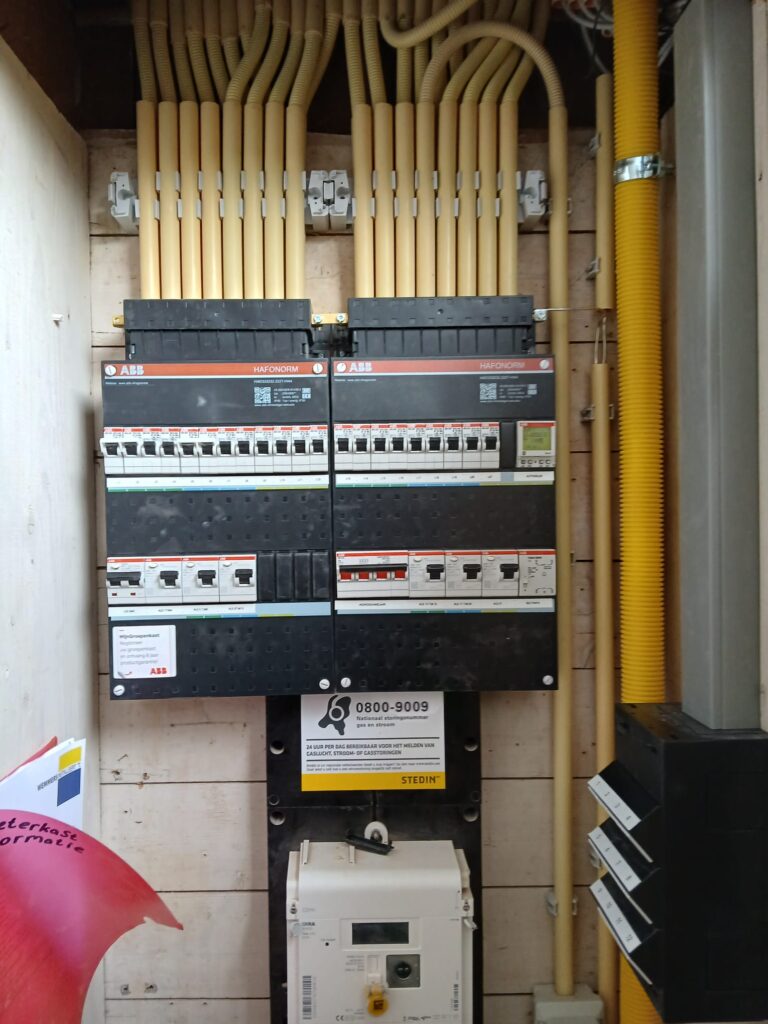

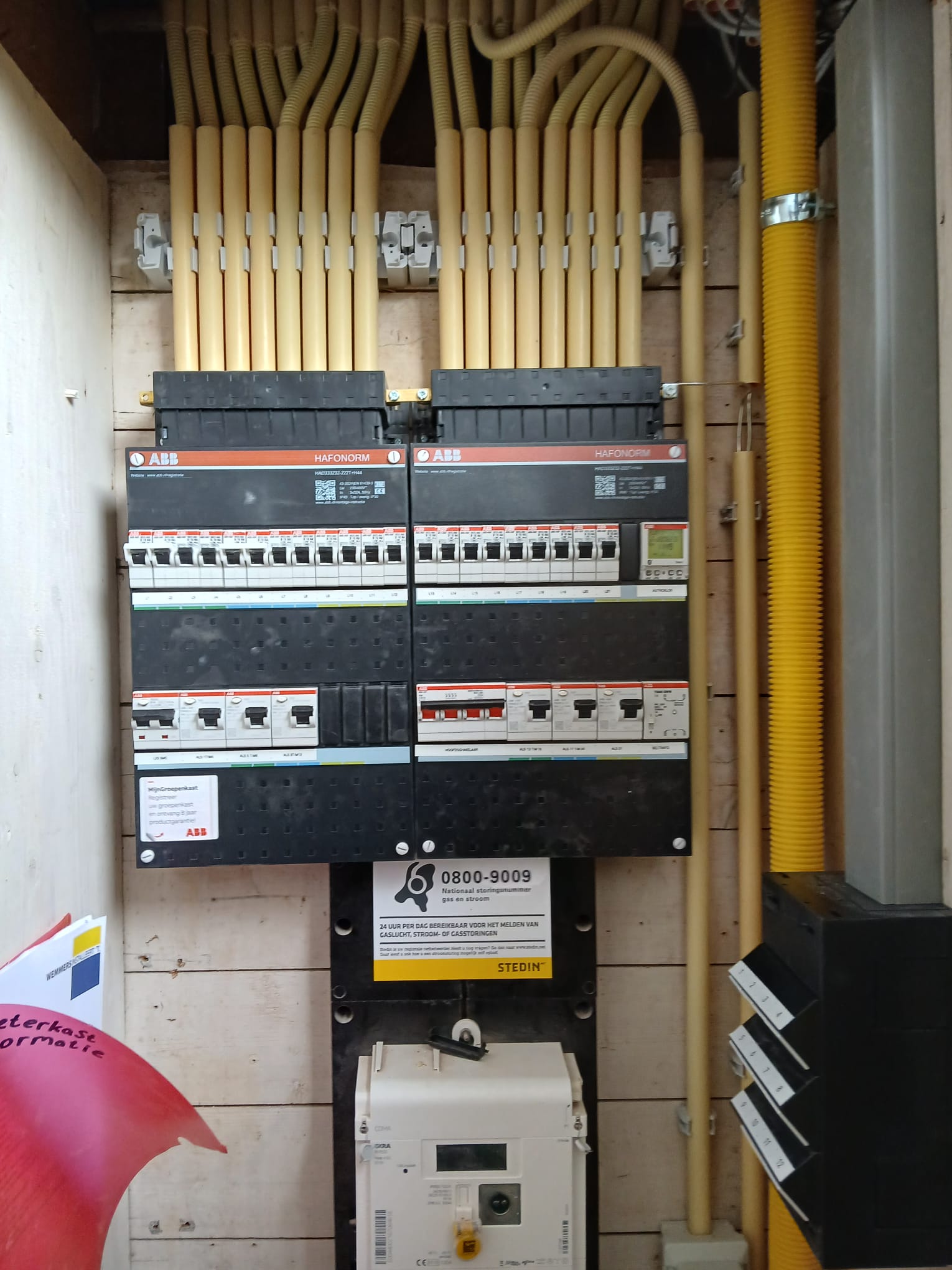

Groepenkast indeling

Wanneer u uw groepenkast indeling bepaalt, gaat het niet om hoeveel groepen “normaal” zijn, maar of uw installatie de belasting aankan nu en straks. Wij bij Electra- Gigant zien dat een groepenkast indeling vaak pas tekortschiet op het moment dat er iets verandert in de woning, zoals de overstap naar inductie, het plaatsen van zonnepanelen of het voorbereiden van een laadpaal. Dan blijkt dat alles jarenlang heeft gewerkt, maar dat de verdeling nooit echt logisch is geweest. Wilt u dat wij meekijken naar uw situatie, dan kunt u ons ook eenvoudig een foto van uw groepenkast sms’en. Wij zien dagelijks waar installaties uit balans raken en waar later problemen ontstaan.

Wat daarbij structureel verkeerd wordt ingeschat, is waar de belasting werkelijk ontstaat. Veel mensen kijken naar ruimtes of stopcontacten, terwijl het in werkelijkheid draait om welke apparaten tegelijk vermogen vragen. In keukens zien we bijvoorbeeld regelmatig dat meerdere zware verbruikers samen op één groep zitten. Dat lijkt probleemloos te werken, totdat alles tegelijk aanstaat en de installatie uitvalt of ongemerkt structureel te zwaar belast wordt.

Wanneer een groepenkast indeling niet klopt

Een groepenkast indeling klopt in de praktijk vaak niet zonder dat dit direct zichtbaar is. Wij komen regelmatig woningen binnen waar alles gewoon werkt, maar waar de indeling feitelijk al jaren op de grens zit. Een typisch voorbeeld is een keuken waar een nieuwe vaatwasser is bijgeplaatst op een bestaande groep, terwijl daar al een oven op zat. Zolang die niet tegelijk draaien merkt u niets, maar op het moment dat beide verwarmingselementen inschakelen zit u direct over de grens.

Wat het verraderlijk maakt, is dat deze situaties geleidelijk ontstaan. Niemand besluit bewust om meerdere zware verbruikers op één groep te zetten. Het gebeurt stap voor stap, vaak over meerdere jaren. Eerst een nieuwe oven, later inductie, daarna een extra apparaat. De groepenkast groeit niet mee, maar het gebruik wel.

Wij zien ook vaak dat een groep rustig lijkt omdat er weinig stopcontacten op zitten, terwijl juist die ene aansluiting een zwaar apparaat voedt. Andersom zien we groepen met meerdere ruimtes die nauwelijks belast worden. Dat verschil wordt zelden gezien, maar bepaalt wel of een indeling klopt of niet.

Hoe u een groepenkast logisch indeelt

Wij zien het moment waarop het misgaat heel duidelijk terug: zodra een woning volledig in gebruik is en meerdere apparaten tegelijk draaien. Niet tijdens de installatie, maar pas daarna wordt zichtbaar of de indeling klopt.

Een concreet voorbeeld is een keuken die wordt opgeleverd met twee groepen. Op dat moment lijkt dat voldoende. Zodra de inductiekookplaat, oven en vaatwasser geplaatst zijn, blijkt dat deze regelmatig tegelijk gebruikt worden. De installatie is correct aangelegd, maar niet afgestemd op het werkelijke gebruik.

Daar zit het verschil. Er wordt ingedeeld op basis van wat op dat moment bekend is, terwijl wij kijken naar wat er straks gebeurt in dagelijks gebruik. In de praktijk draaien apparaten samen op momenten dat dat niet verwacht wordt. De vaatwasser loopt terwijl er gekookt wordt. De droger wordt aangezet terwijl de wasmachine nog bezig is.

Daarom bouwen wij een groepenkast indeling altijd op vanuit piekbelasting. Niet wat logisch lijkt tijdens aanleg, maar wat er daadwerkelijk tegelijk kan gebeuren zonder dat de installatie onder druk komt te staan.

Daarnaast speelt de verdeling over aardlekschakelaars een rol. Meerdere groepen worden samen beveiligd en dat beïnvloedt hoe storingen zich gedragen. Volgens de richtlijnen mogen maximaal vier groepen achter één aardlekschakelaar geplaatst worden .

Indeling per apparaat in plaats van per ruimte

Een veelgemaakte fout is het indelen van de groepenkast per ruimte. Dat lijkt overzichtelijk, maar werkt in de praktijk vaak niet goed, zeker niet wanneer de groepenkast wordt aangesloten zonder rekening te houden met het daadwerkelijke gebruik. De belasting ontstaat namelijk niet per kamer, maar per apparaat.

Wij zien bijvoorbeeld woningen waar een complete zolder op één groep zit omdat het één verdieping is. Op het moment dat de groepenkast wordt aangesloten lijkt dat logisch. Totdat daar een wasmachine, droger en extra apparatuur bijkomt en die ene groep structureel te zwaar belast wordt.

In keukens zien we het nog duidelijker. De gedachte is vaak dat één ruimte één groep nodig heeft, terwijl juist daar de zwaarste apparaten van het huis gebruikt worden. Een situatie die wij tegenkwamen was een woning waarbij keuken en bijkeuken samen op twee groepen zaten. In de bijkeuken stonden wasmachine en droger, terwijl in de keuken oven en vaatwasser zaten. De groepenkast aansluiten was technisch correct uitgevoerd, maar de indeling sloot niet aan op het gebruik. Alles functioneerde, totdat meerdere apparaten tegelijk draaiden en de groep bleef uitvallen.

Verdeling van belasting over groepen

Wat wij hier vaak aantreffen, is niet één verkeerde keuze, maar een groepenkast die door de jaren heen uit balans is geraakt. Niet door fouten, maar doordat uitbreidingen telkens op dezelfde plek zijn toegevoegd.

Het verschil met eerdere problemen is dat het hier niet gaat om één groep, maar om hoe de kast als geheel is opgebouwd. Nieuwe groepen worden geplaatst waar ruimte is, zonder dat iemand nog kijkt naar de verdeling over de hele kast.

Een situatie die wij regelmatig zien is een woning waar eerst een extra kookgroep wordt toegevoegd, daarna een airco en later een buitenaansluiting. Allemaal correct aangesloten, maar allemaal onder elkaar aan dezelfde zijde van de kast.

Zolang deze afzonderlijk gebruikt worden, lijkt er niets aan de hand. Maar zodra meerdere van deze groepen tegelijk actief zijn, ontstaat er een duidelijke scheve belasting. Eén kant van de installatie wordt zwaar belast, terwijl andere delen nauwelijks gebruikt worden.

Dit is geen probleem dat u direct ziet. Het ontstaat langzaam en wordt pas zichtbaar op momenten van piekbelasting. Juist daarom wordt dit vaak te laat herkend.

Indeling bij zware verbruikers zoals keuken

De keuken is het punt waar wij het vaakst correcties uitvoeren. Hier verandert de belasting het snelst en worden keuzes gemaakt die later gevolgen hebben.

Wat wij concreet tegenkomen is dat een inductiekookplaat wordt aangesloten op een bestaande situatie die daar niet voor bedoeld was. Of dat een oven wordt toegevoegd op een groep die al zwaar belast was. Dat lijkt een kleine aanpassing, maar heeft direct invloed op de totale indeling.

Wij zien ook dat kookgroepen gedeeld worden met andere aansluitingen. Bijvoorbeeld wanneer een perilex aansluiting wordt geplaatst zonder de rest van de groep aan te passen. Hierdoor ontstaat een situatie waarin een deel zwaar belast wordt terwijl andere aansluitingen meedraaien.

Faseverdeling binnen de groepenkast

De faseverdeling is een van de meest onderschatte onderdelen van een groepenkast indeling. Vooral bij woningen met een 3 fase aansluiting zien we dat deze niet goed benut wordt.

Wat wij vaak aantreffen, is dat groepen zonder duidelijke verdeling zijn geplaatst. Hierdoor kan één fase zwaar belast worden terwijl andere nauwelijks gebruikt worden. Dit is niet direct zichtbaar, maar wel merkbaar in het gedrag van de installatie.

Een concreet voorbeeld is een woning waar een laadpaal en kookgroep op dezelfde fase zaten. Op papier was er voldoende capaciteit, maar in gebruik ontstonden problemen zodra beide tegelijk actief waren.

Indeling bij uitbreiding met zonnepanelen of laadpaal

Bij uitbreidingen zoals zonnepanelen en laadpalen zien we dat de installatie zelf meestal correct wordt aangesloten, maar dat de bestaande indeling niet wordt aangepast.

Bij zonnepanelen zien wij situaties waarin deze worden aangesloten op een groep die samen met andere delen van de woning achter dezelfde aardlekschakelaar zit. Op zonnige momenten kan dit leiden tot uitval in bijvoorbeeld woonruimtes.

Een concreet voorbeeld is een woning waar zonnepanelen waren geplaatst op een groep die samen met verlichting en stopcontacten achter één aardlekschakelaar zat. Op zonnige dagen viel die aardlekschakelaar er af en toe uit. Niet door een fout in de panelen, maar doordat de indeling van de kast nooit is aangepast op teruglevering.

Bij laadpalen zien wij een vergelijkbare fout, maar dan bij gelijktijdig gebruik. In een woning die wij tegenkwamen was een laadpaal geplaatst naast een bestaande kookgroep omdat daar nog ruimte was. Overdag werkte dit zonder problemen. In de avond, wanneer er geladen werd en er gekookt werd, viel dezelfde groep herhaaldelijk uit.

De oorzaak lag niet in de laadpaal of de kookgroep afzonderlijk, maar in het feit dat deze combinatie nooit opnieuw is beoordeeld binnen de groepenkast indeling.

Ruimte vrijhouden in de groepenkast indeling

Een groepenkast indeling moet niet alleen passen bij de huidige situatie, maar ook bij wat er nog komt. In de praktijk zien we dat groepenkasten vaak volledig gevuld worden zonder ruimte voor uitbreiding.

Dat lijkt efficiënt, maar zorgt later voor beperkingen. Nieuwe groepen bijplaatsen wordt lastiger of zelfs onmogelijk zonder aanpassingen.

Wij komen regelmatig situaties tegen waarin een kleine uitbreiding leidt tot extra werk omdat er geen ruimte meer is. Daarom adviseren wij altijd om ruimte vrij te houden.

Wanneer uw groepenkast indeling echt klopt voor uw situatie

Een groepenkast indeling klopt pas wanneer de belasting logisch verdeeld is, de installatie stabiel functioneert en er rekening is gehouden met toekomstige uitbreidingen.

In de praktijk zien we dat installaties op papier goed lijken, maar niet aansluiten op het daadwerkelijke gebruik. Problemen ontstaan vaak pas wanneer meerdere apparaten tegelijk gebruikt worden of wanneer er iets wordt toegevoegd.

Wilt u zeker weten of uw situatie goed is ingericht, dan kijken wij niet alleen naar wat er aanwezig is, maar vooral naar hoe het gebruikt wordt en wat er nog bij komt. Op basis daarvan bepalen wij wat nodig is om uw installatie veilig en toekomstbestendig te maken.

Twijfelt u of uw groepenkast indeling nog klopt of staat u aan het begin van een verbouwing of uitbreiding, dan kunt u vrijblijvend een offerte bij ons aanvragen. Wij beoordelen uw huidige situatie en geven u direct inzicht in wat er nodig is, zodat u achteraf geen aanpassingen hoeft te doen.
