Aardpen in Maastricht
Bij dit project in Maastricht hebben wij een aardpen geplaatst in een woning waar de bestaande aarding technisch aanwezig was, maar niet meer voldeed aan de eisen voor de huidige installatie en belasting. De aanleiding was een combinatie van uitbreiding in de groepenkast en twijfel over de werking van de aardlekschakelaars, die niet consistent reageerden bij testmomenten.

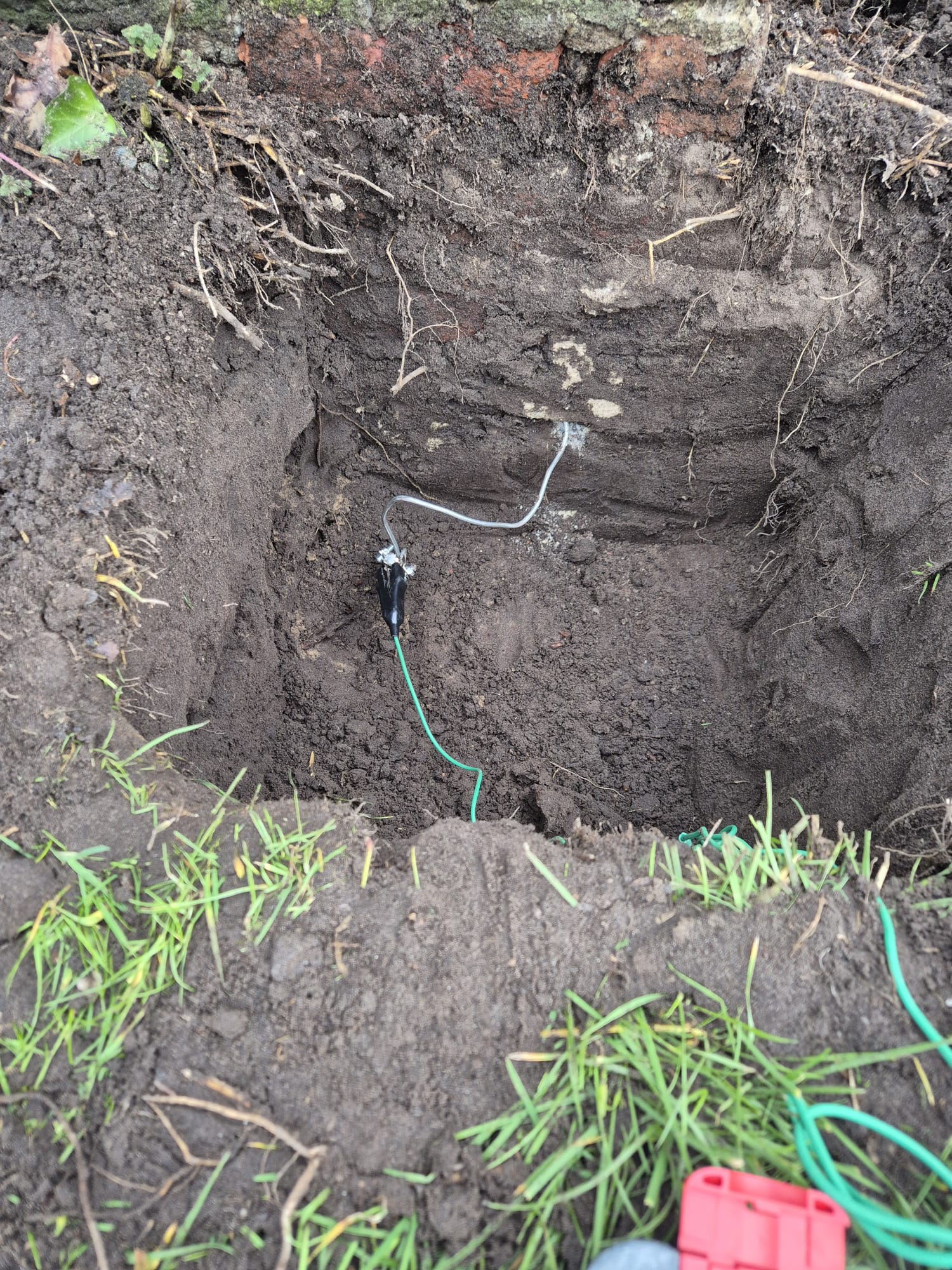

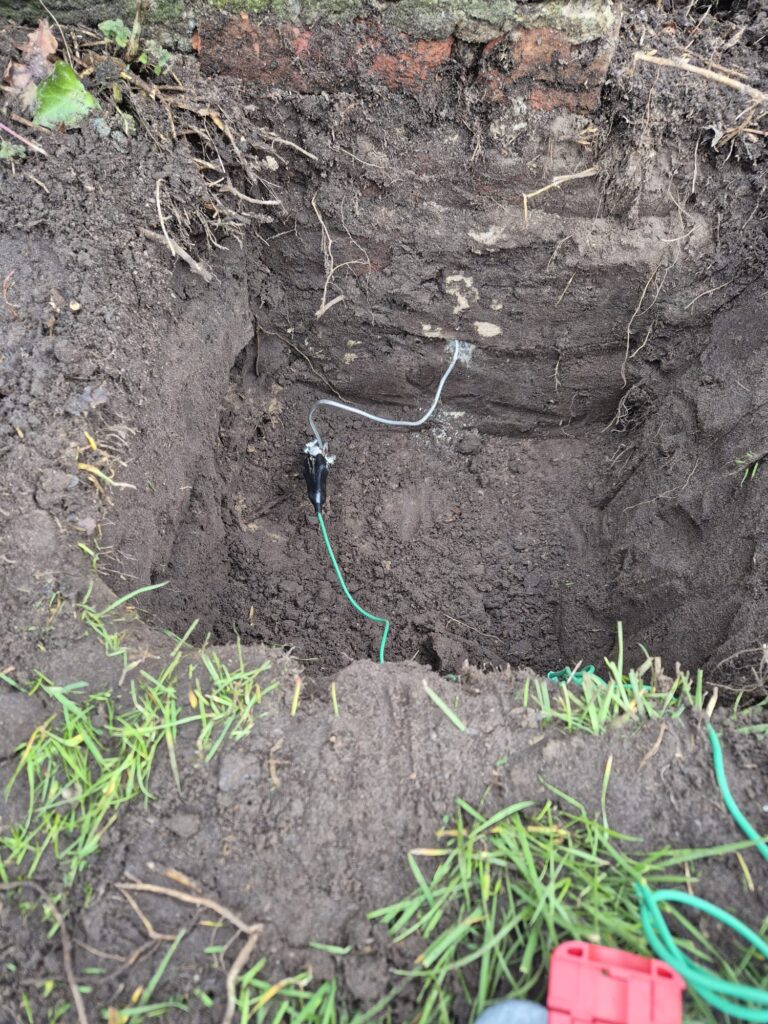

Wat dit project technisch interessant maakt, is dat de focus hier niet alleen lag op het slaan van de aardpen, maar vooral op het compleet opnieuw opbouwen en verifiëren van het aardingssysteem als geheel. Op de foto’s is duidelijk te zien hoe wij de aardelektrode hebben opgebouwd, hoe de aardingskabel is aangesloten en hoe de meting uiteindelijk is uitgevoerd met een gecertificeerde meetset.
In Maastricht en bredere delen van Zuid-Limburg hebben wij regelmatig te maken met gelaagde bodemstructuren, variërend van klei tot grind en mergelachtige ondergrond. Dit heeft direct invloed op de aardverspreidingsweerstand. In deze situatie merkten wij dat de bovenlaag onvoldoende geleidend was, waardoor wij de aardpen hebben opgebouwd tot circa 7 à 8 meter diepte om een stabiele en lage weerstand te bereiken. Deze aardpen hebben wij geplaatst voor €450,- excl. Vraag bij ons een vrijblijvende aardpen offerte op maat aan.

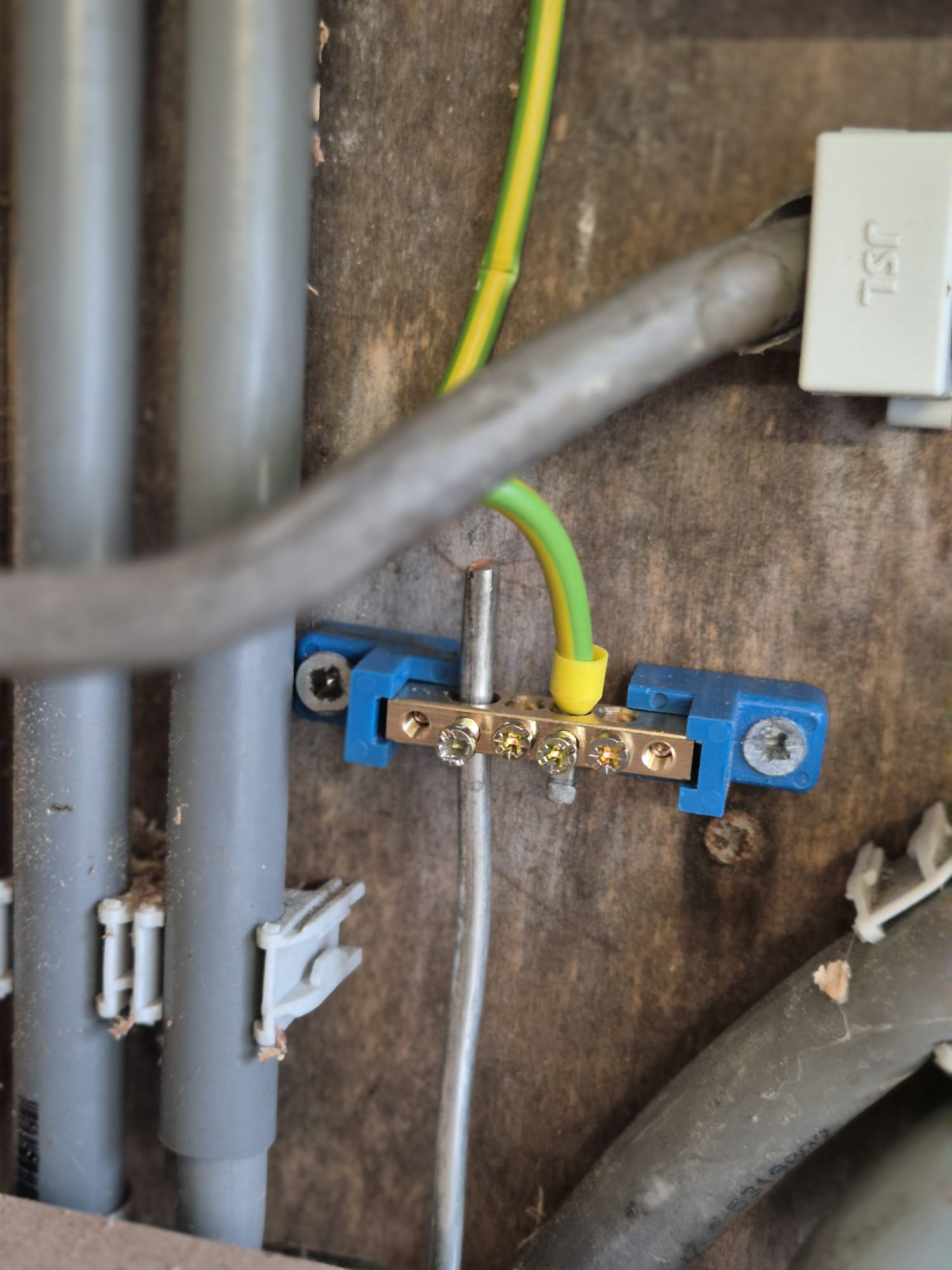

Een belangrijk technisch aandachtspunt in dit project was de overgangsweerstand van de verbindingen. Op de detailfoto’s is zichtbaar dat wij werken met massieve klemverbindingen en correcte geleiding richting de aardrail in de meterkast. In oudere installaties zien wij hier vaak knelpunten: losse verbindingen, te dunne bekabeling of meerdere aardpunten die niet goed gekoppeld zijn. In dit project hebben wij dat volledig gecorrigeerd en opnieuw opgebouwd volgens de juiste norm.

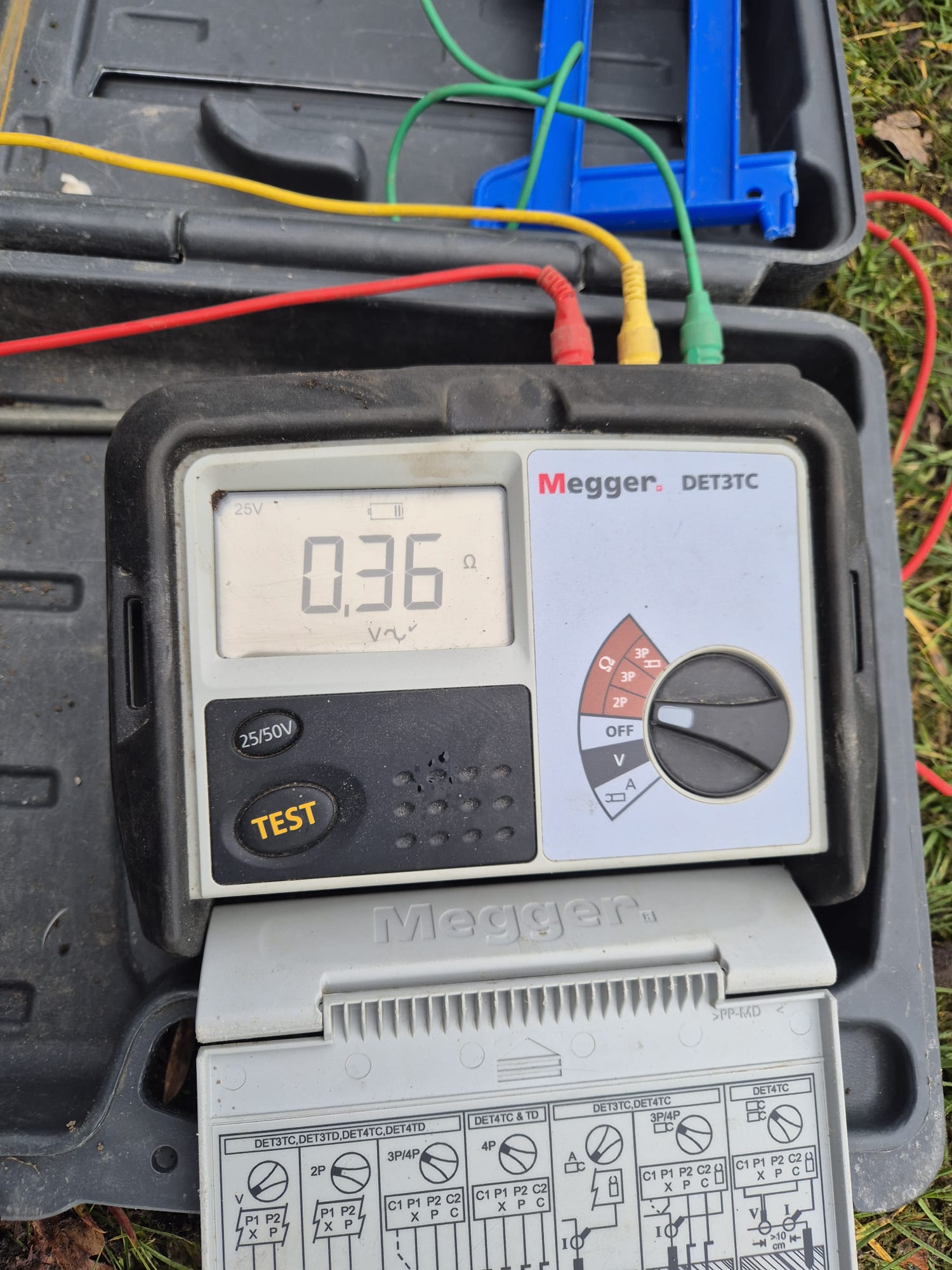

De meting die is uitgevoerd na installatie laat een aardverspreidingsweerstand zien van 0,36 ohm. Dit is ruim binnen de vereiste waarden en zorgt ervoor dat beveiligingen zoals aardlekschakelaars direct en betrouwbaar aanspreken bij foutstromen. Dit soort metingen zijn cruciaal, omdat alleen een geplaatste aardpen zonder verificatie geen zekerheid geeft over de werking.

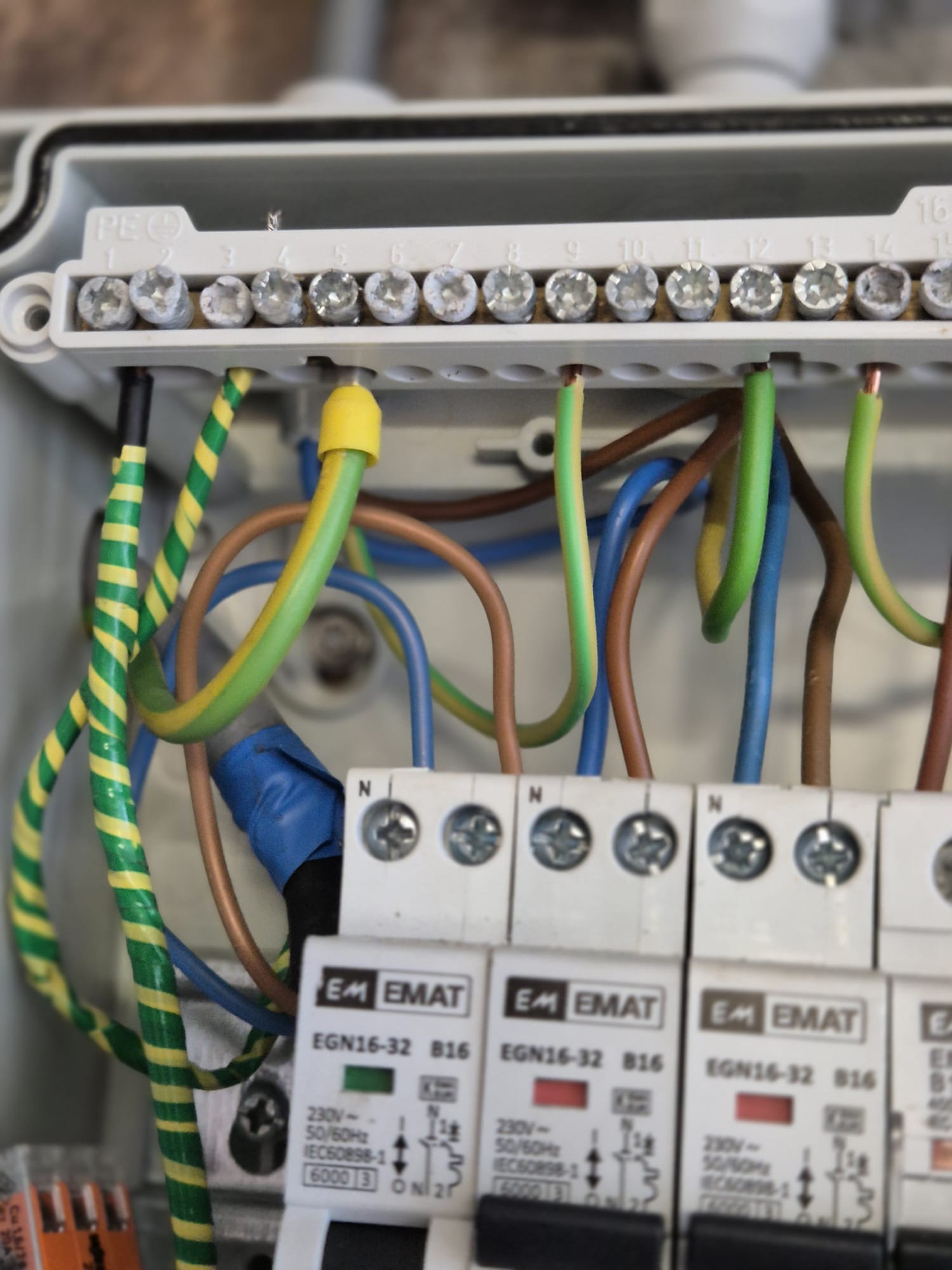

Ook in de meterkast zelf heeft Electra Gigant de aansluiting gecontroleerd en geoptimaliseerd. Op de foto is zichtbaar hoe de aardrail netjes is opgebouwd en hoe alle aardverbindingen samenkomen. Dit is een punt waar wij in de praktijk veel fouten zien: aarddraden die wel aanwezig zijn, maar niet logisch of correct zijn aangesloten, waardoor de werking van het totale systeem niet gegarandeerd is.
De volledige installatie is uitgevoerd conform de NEN 1010. Dit houdt in dat de aardelektrode correct is geplaatst, de juiste kabeldoorsnede is toegepast, de verbindingen mechanisch en elektrisch betrouwbaar zijn uitgevoerd en de installatie na oplevering is doorgemeten en gecontroleerd.
De werkzaamheden zijn binnen één dag uitgevoerd. Door de combinatie van extra diepte, metingen en optimalisatie van de bestaande installatie lag de investering voor dit project iets hoger dan gemiddeld, maar volledig in lijn met wat nodig was om de installatie toekomstbestendig en veilig te maken.
Dit project in Maastricht laat duidelijk zien dat een aardpen slaan geen losstaande handeling is. De echte technische waarde zit in de combinatie van juiste diepte, correcte verbindingen, goede integratie in de meterkast en vooral de meting achteraf. Zonder die combinatie blijft er altijd onzekerheid bestaan over de werking van de aarding. Kijk voor meer lokale projecten in de omgeving op de pagina over aardpen slaan in Limburg.
Vragen over aardpen slaan in Maastricht
Waarom moet een aardpen in Maastricht vaak dieper dan gemiddeld?
In Zuid-Limburg hebben wij regelmatig te maken met gelaagde grondsoorten zoals klei, grind en mergel. De bovenste lagen geleiden vaak minder goed, waardoor wij dieper moeten om een stabiele aardingsweerstand te realiseren. Dit zien wij onder andere veel terug in Maastricht en omliggende plaatsen zoals Valkenburg en Meerssen.
Wat zegt een meting van 0,36 ohm over de kwaliteit van de aarding?
Een waarde van 0,36 ohm betekent dat de aardpen zeer goed geleidt en foutstromen snel kan afvoeren. Dit zorgt ervoor dat beveiligingen zoals aardlekschakelaars betrouwbaar en snel reageren. In de praktijk zien wij bij slechte installaties vaak veel hogere waardes, wat risico’s geeft.
Waarom controleren jullie altijd de meterkast bij het slaan van een aardpen?
Omdat de aardpen slechts één onderdeel is van het totale systeem. Als de aansluiting in de meterkast niet klopt, werkt de aarding alsnog niet goed. In Zuid-Limburg komen wij regelmatig situaties tegen waarbij de aardpen goed is, maar de interne aansluiting tekortschiet.
Komt slechte aarding vaak voor in oudere woningen in deze regio?
Ja, vooral in oudere woningen in Maastricht en omliggende dorpen zien wij vaak verouderde of deels vervangen installaties. Hierbij is de aarding niet altijd aangepast aan de huidige situatie. Dit wordt vaak pas zichtbaar bij uitbreiding, renovatie of storingen.
