Project Bergen Eindhoven

Bij dit project in de wijk Bergen (Eindhoven) hebben wij een aardpen geplaatst in een bestaande woning waarbij de aarding onvoldoende betrouwbaar bleek voor de huidige installatie en geplande uitbreiding. Hier hebben wij een aardpen geplaatst voor €365,-

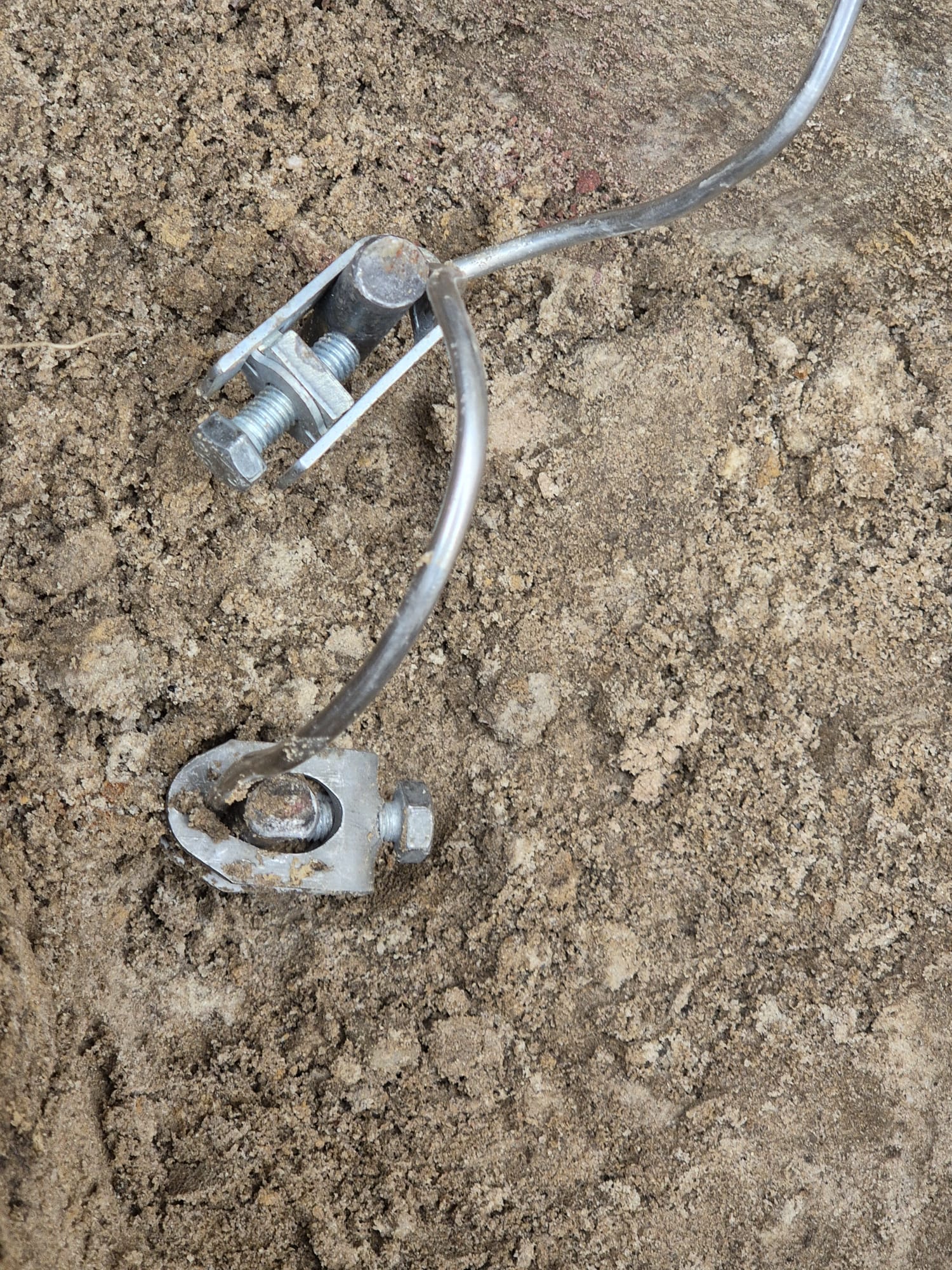

Op de foto is duidelijk te zien hoe de aardelektrode is opgebouwd uit gekoppelde delen en hoe de aardingskabel via een dubbele klemverbinding is aangesloten. Dit type verbinding passen wij bewust toe, omdat wij in de praktijk vaak zien dat enkele klemmen na verloop van tijd losraken of corrosie vertonen. Door een mechanisch stevige en goed opgesloten verbinding te maken, blijft de overgangsweerstand laag en de verbinding duurzaam.

In deze situatie hadden de mensen van Electra Gigant te maken met relatief droge, zanderige grond, kenmerkend voor deze regio van Eindhoven. Hierdoor hebben wij de aardpen opgebouwd tot circa 8 meter diepte. Kortere lengtes geven in dit type bodem vaak een te hoge aardingsweerstand, wat wij regelmatig terugzien bij bestaande installaties in deze wijk.

Na het slaan van de aardpen hebben wij de installatie doorgemeten. De gemeten aardverspreidingsweerstand lag ruim binnen de vereiste waarden voor een veilige werking van de installatie, zodat de aardlekschakelaar correct kan functioneren bij foutstromen.

De installatie is uitgevoerd conform de NEN 1010. Dit betekent onder andere:

• een correcte verbinding tussen aardelektrode en hoofdaardrail
• toepassing van geschikte aardingskabel (minimaal 16mm² koper)
• een deugdelijke mechanische en elektrische verbinding
  controle en meting na opleveringWat wij in deze wijk vaker tegenkomen, is dat bestaande aarding wel aanwezig lijkt, maar niet meer voldoet door eerdere aanpassingen of verouderde verbindingen. In dit project hebben wij ook een oude aansluiting vervangen die onvoldoende contact maakte met de aardelektrode.

De werkzaamheden zijn binnen één dagdeel uitgevoerd. Inclusief materiaal, arbeid en meting kwam de investering voor de klant uit op circa €365, mede door de extra diepte die nodig was om een goede aardingsweerstand te realiseren.

Dit project laat goed zien dat een aardpen slaan in Eindhoven, en specifiek in wijken zoals Bergen, maatwerk blijft. De combinatie van bodemgesteldheid, bestaande installatie en gewenste uitbreiding bepaalt uiteindelijk hoe diep en hoe zorgvuldig de aarding moet worden uitgevoerd om daadwerkelijk veilig te zijn.
